起重機用單繩抓斗的工作原理
發布時間：2021-03-11 瀏覽：2106次
【聯系電話】18790530797

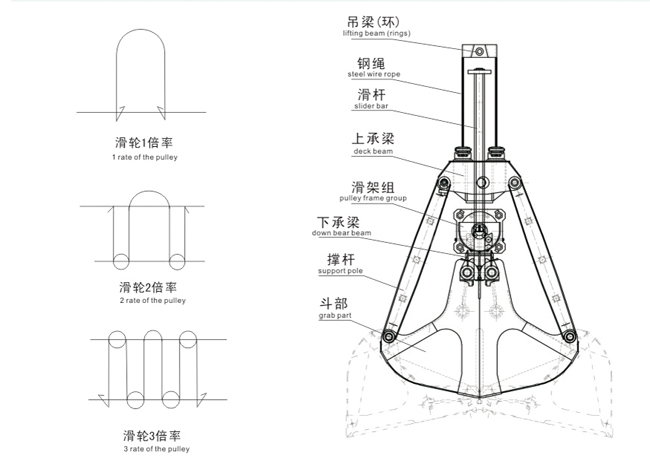

單繩抓斗是在起重機中常用的一種抓斗，一般組成由吊梁（環）、鋼絲繩、滑桿、上承梁、滑架組、下乘梁、撐桿、斗部等組成。單繩抓斗主要是依靠抓斗的滑移塊，凸塊，凹槽以及頂針相互作用完成卸料過程。小編為大家介紹下起重機用單繩抓斗的工作原理.
起重機單繩抓斗工作流程：
1.先從抓斗打開放在物料上面開始，由于重力作用，滑移塊下降，凸塊被頂針頂成約30°角。
2.提鋼絲繩，整個滑移塊順著導軌上移，移動一小塊距離之后凸塊與凹槽銜接（凸塊再次小角度旋轉），帶動整個下承梁上移，完成抓斗關閉抓料。
3.卸料時，釋放鋼絲繩，此時抓斗底部先接觸支撐面，由于重力作用，滑移塊下降，凸塊被頂針頂成水平方向（抓斗沒有打開）。
4.提鋼絲繩，滑移塊上移，凸輪被凹槽擋至垂直狀，處于導軌外兩側，于是滑移座與下承梁分離，向上趨接上承梁，抓斗在離開地面瞬間由于重量作用，斗瓣打開卸料。
5.卸完料的抓斗在空中處于打開狀態，放在物料上面，滑移塊下降，凸輪被頂針頂成約30°角，完成一個抓取過程單繩抓斗的工作原理比較簡單，一般應用于單鉤起重機，因?yàn)樽ザ凡豢侩娏︱?qū)動，無法在空中張合。
